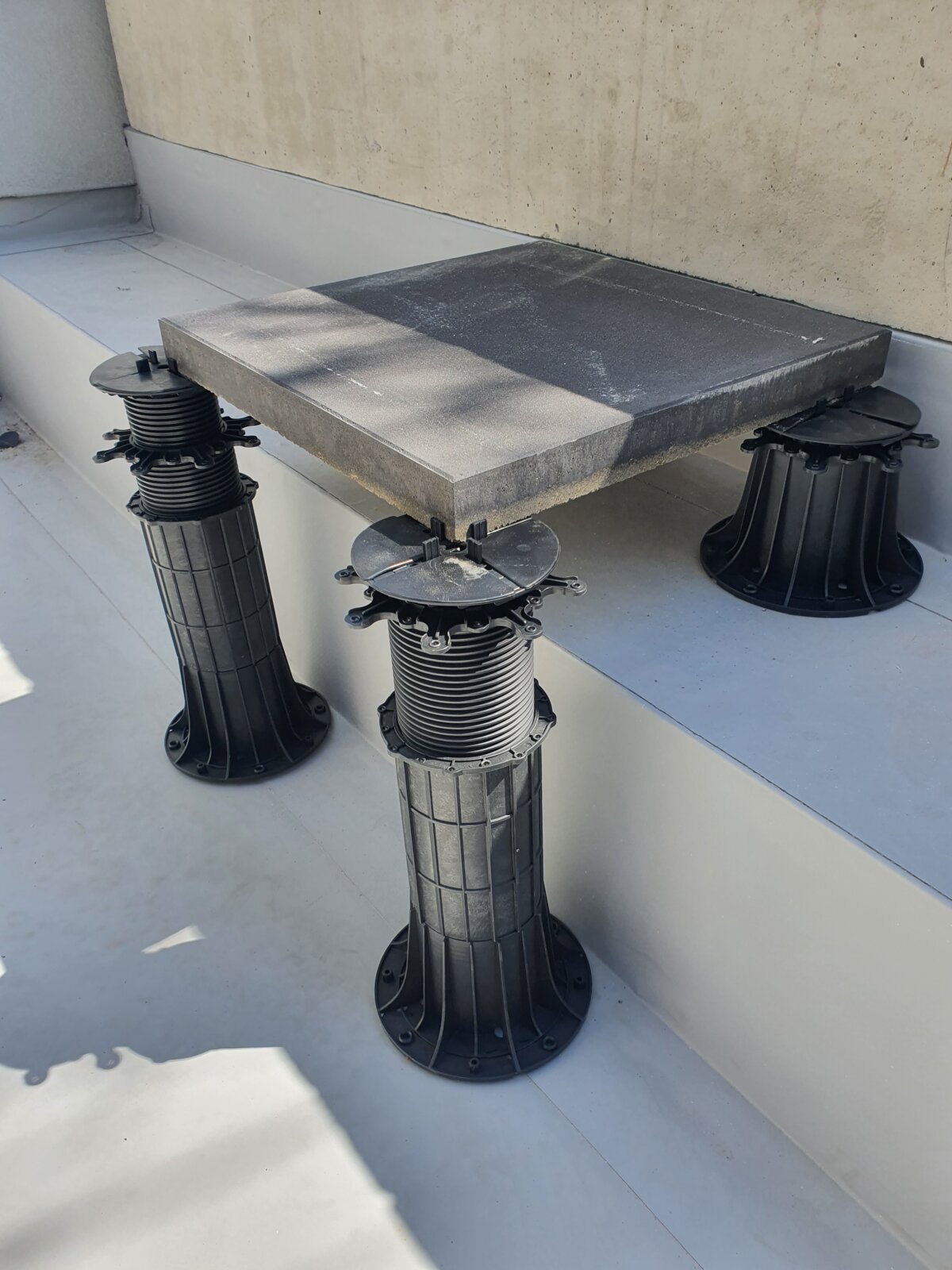

Sous ces dalles de béton massives et parfaitement planes se trouve un vide, un réseau de canaux de drainage ainsi qu'une série de vérins à vis en plastique lourds supportant l'ensemble.

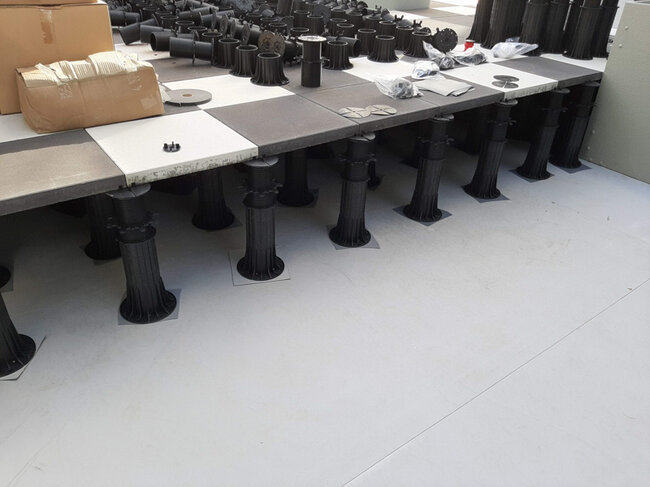

Les systèmes de dalles surélevées sont devenus la norme pour les toits commerciaux, les places et les entrées. Ils ont un aspect propre, absorbent immédiatement l'eau de pluie ruisselante et offrent aux équipes de maintenance un accès facile à la membrane d'étanchéité en dessous. Mais si vous avez déjà essayé de poser une dalle de béton préfabriqué de 150 livres sur un morceau de polypropylène à haute densité, vous savez que cela peut sembler quelque peu contre-intuitif. Le béton ne pardonne pas les erreurs. Si votre base se décale ne serait-ce que d'un huitième de pouce, votre place gagnera rapidement un bord dangereux.
En tant que fabricant de plots, nous concevons nos systèmes réglables pour charges lourdes spécialement pour résister à ces poids extrêmes sans fléchir ni s'affaisser avec le temps. Obtenir une surface parfaitement plane avec des matériaux lourds et des plots en plastique exige une bonne planification et une solide compréhension du comportement de ces systèmes sur chantier.
Voici comment bien faire les choses.

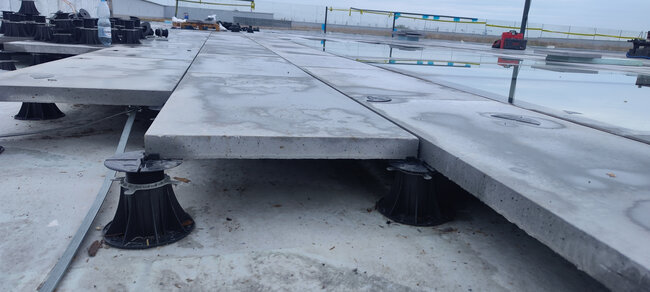

Le vrai défi du béton lourd
Les dalles en bois et les dalles en porcelaine fine sont indulgentes. Les dalles structurelles en béton lourd ne le sont pas.
Une dalle architecturale en béton typique de 24x24 pouces pèse entre 50 et 90 livres. En passant à une dalle de 24x36 pouces ou à une dalle sur mesure de 3 pouces d'épaisseur, vous dépassez facilement les 120 à 180 livres par unité.
Lorsque vous déposez un poids aussi important sur un système surélevé à charge ponctuelle, trois choses se produisent :
- Compression du support : L'isolation de toiture ou la membrane sous le plot veut s'écraser sous le poids concentré.
- Flexion du plot : Le plastique de mauvaise qualité fléchit sous des charges statiques, provoquant de subtils affaissements dans toute la surface.
- Dérive latérale : Sans confinement adéquat des bords, tout le champ de dalles glisse lentement vers l'extérieur lorsque les gens marchent dessus.
Pour construire une place qui résiste à un fort trafic piétonnier, aux chariots de maintenance et aux cycles hivernaux de gel-dégel, vous devez gérer ces trois forces dès le premier jour.
Étape 1 : Préparation du support et planification

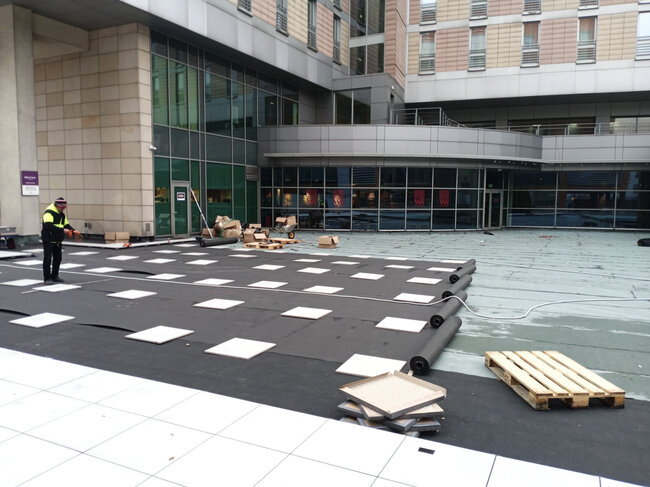

Avant de toucher ne serait-ce qu'un seul plot, vérifiez la terrasse. Votre membrane d'étanchéité ou votre isolation rigide doit être adaptée aux charges ponctuelles élevées. Si vous installez les plots directement sur une isolation souple, vous aurez besoin de plaques de répartition de charge sous chaque base de plot afin de répartir le poids et d'éviter tout affaissement.

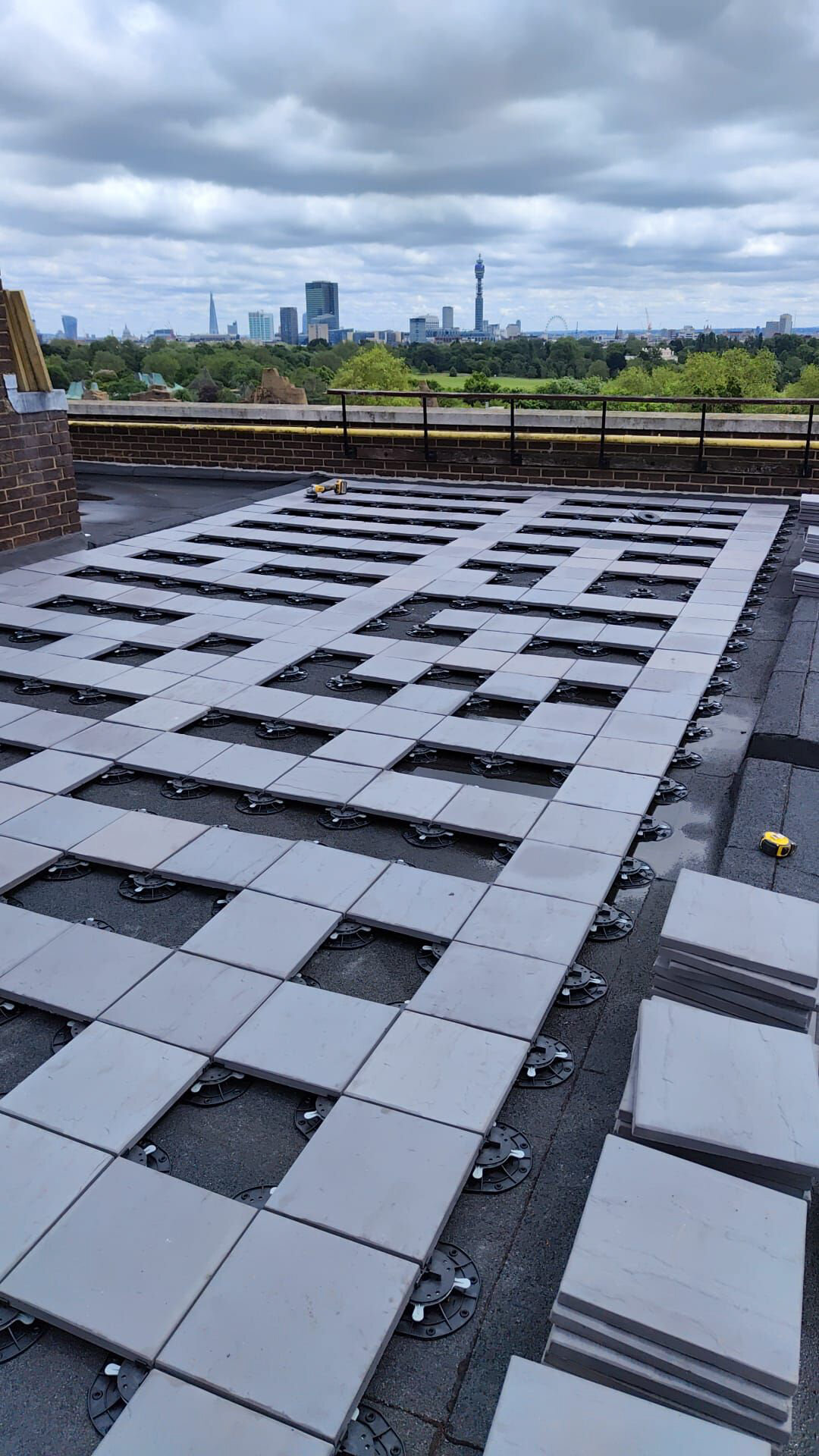

Déterminez la hauteur de référence au point le plus haut de la pente de la terrasse. Tracez des lignes laser en travers de la surface pour définir une grille. Ne sautez pas cette étape. Si votre grille est décalée d'un quart de pouce au départ, les coupes périphériques à l'autre bout du chantier seront un cauchemar.
Étape 2 : Délimitez d'abord le périmètre
Sécurisez toujours les bords avant de remplir la surface.
Placez les plots périphériques le long des murets ou des bordures de délimitation. Vous devrez découper les plaques de base des plots de bordure pour qu'elles s'ajustent parfaitement contre le mur. Les lignes de coupe sont moulées directement dans la base de nos plots, afin que les membres de l'équipe puissent casser ou couper proprement le rebord excédentaire au cutter, en maintenant la colonne centrale exactement là où la charge doit être transmise.
Utilisez des clips de dilatation périphériques ou des ressorts de retenue murale le long de chaque bord vertical. Cela maintient un joint de dilatation uniforme et empêche la surface de se déplacer horizontalement avec le temps.
Étape 3 : Réglez la hauteur et l'inclinaison

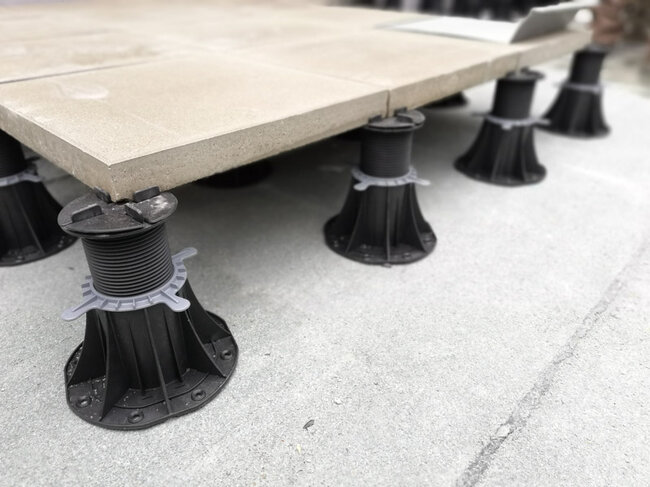

Les plots réglables fonctionnent à l'aide de colonnes filetées. Vous tournez la tête ou la bague de réglage pour augmenter ou diminuer la hauteur de la surface.
La plupart des terrasses commerciales ont une pente de 1/8 de pouce ou 1/4 de pouce par pied pour l'évacuation des eaux. Pour obtenir une surface plane sur une terrasse en pente, vous avez besoin de régulateurs d'inclinaison. Ils peuvent être intégrés dans la tête du plot ou placés sous la dalle de base. Réglez chaque tête jusqu'à ce qu'un niveau laser confirme qu'elle correspond à la hauteur cible du sol.

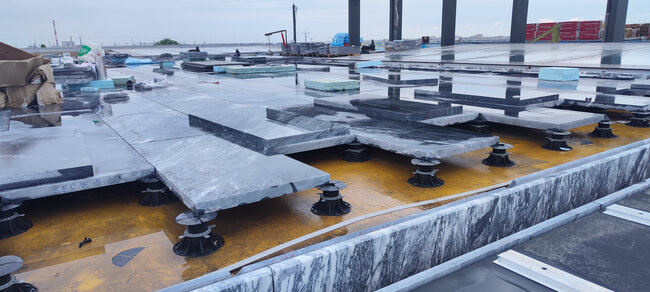

Étape 4 : Pose du béton
C'est ici que commence le travail physique. La pose manuelle de dalles de terrasse lourdes surchargera le dos de l'équipe dès midi. Utilisez un ventouse de levage à deux personnes ou une pince spécialisée pour dalles afin de positionner précisément chaque dalle sur la tête du plot.
Assurez-vous que la dalle de terrasse repose bien à plat sur les ergots d'espacement intégrés dans la tête du plot. Ces ergots déterminent la largeur du joint (généralement 3 mm ou 5 mm) et permettent à l'eau de pluie de s'écouler directement de la surface vers la membrane en dessous.
Étape 5 : Réglage précis et cales
Même les meilleurs fabricants de béton ont de légères différences d'épaisseur dans leurs dalles. Une dalle de 2 pouces d'épaisseur peut mesurer 2-1/8 pouces dans un coin et 1-7/8 pouces dans un autre.
Lorsque vous posez une dalle, vérifiez chaque joint avec votre pied. Si vous sentez un seuil, glissez une cale en caoutchouc sur le quadrant inférieur de la tête du plot. Les cales en caoutchouc égalisent les coins et amortissent le bruit d'impact lorsque les gens marchent dessus.
Trois erreurs fréquentes qui ruinent les réalisations sur plots
- Omettre le support central pour les dalles de grand format : Si vous installez de longues dalles de béton ou des dalles de grand format (par exemple 18x36 ou 36x36 pouces), quatre plots d'angle ne suffisent pas. Le centre de la dalle se fissurera sous une charge importante. Installez toujours un plot de support central sous les dalles plus grandes.
- Omettre la retenue de bord : Une terrasse surélevée nécessite des limites étanches. Si les plots se trouvent sur un bord ouvert sans acrotère, vous devez installer une retenue de bord rigide en acier ou en aluminium. Si le bord se déplace, toute la terrasse s'effondre.

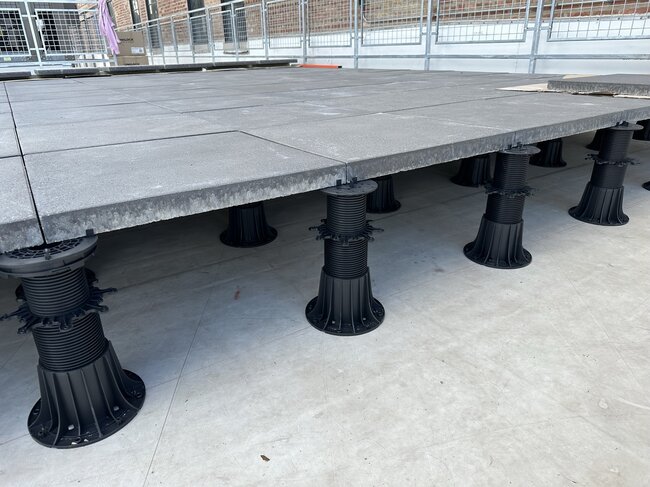

- Surextension des plots : Chaque plot a une hauteur de sécurité maximale. Si vous dévissez le plot au-delà de sa limite prévue pour atteindre un seuil élevé, vous perdez l'intégrité structurelle. Si vous avez besoin de hauteur supplémentaire, utilisez des douilles de rehausse conçues pour ce système spécifique, plutôt que de dépasser la limite rouge d'une unité courte.
Pourquoi cette ingénierie fonctionne

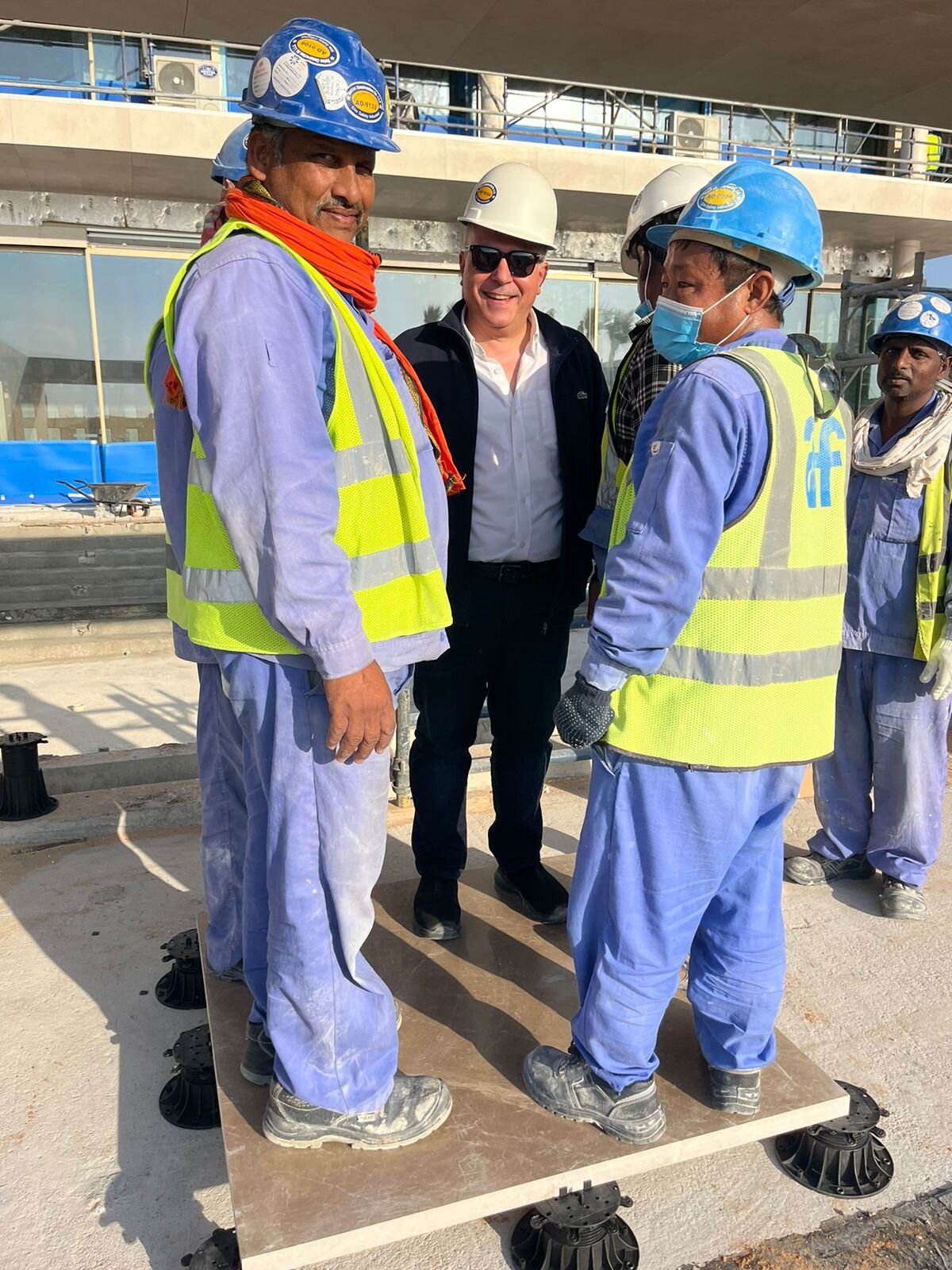

Quand les gens voient du béton lourd posé sur des plots en plastique, ils s'inquiètent de la durabilité à long terme. C'est une préoccupation légitime, mais la science des matériaux derrière le polypropylène industriel raconte une autre histoire.
Le polypropylène à haute densité résiste à l'eau, au sel et aux produits chimiques du sol. Il ne pourrit pas, ne gèle pas et ne se dégrade pas sous terre. Comme les plots maintiennent le béton au-dessus du plan de drainage approprié, l'eau s'écoule librement sous la dalle vers les avaloirs de toit.
Cela garde l'eau stagnante loin de la surface, empêche la formation de glace en hiver et protège la membrane d'étanchéité du bâtiment contre l'exposition directe aux rayons UV et les chocs thermiques. Si un avaloir se bouche dans cinq ans, vous ne sortez pas le marteau-piqueur. Vous soulevez deux dalles avec une ventouse, vous débouchez l'avaloir et vous remettez le béton en place.
Si vous planifiez un investissement commercial et souhaitez vérifier les calculs de charge ou élaborer un plan complexe de correction de pente, contactez notre équipe d'ingénieurs. Nous pouvons examiner vos plans de terrain, recalculer les charges ponctuelles et nous assurer que vous recevez une spécification précise des plots pour votre chantier.
Un support solide commence par les fondations
L'installation de dalles de terrasse en béton sur des plots réglables se résume à des calculs, une planification et l'utilisation d'un matériel adapté et résistant. Abordez les travaux préparatoires avec le soin nécessaire, délimitez un bord rigide, nivelez soigneusement les angles, et vous construirez une place commerciale propre et plane, qui résistera à des millions de pas sans se déplacer d'un seul pouce.
