La disposition des plots détermine la façon dont la surface finie supporte la circulation piétonne, le mobilier, les conditions météorologiques et l'usage quotidien. Espacez les plots trop loin les uns des autres, et les dalles peuvent fléchir ou vaciller. Placez-les au mauvais endroit, et les coins des dalles peuvent ne pas avoir un support complet. Réglez une mauvaise hauteur, et vous pouvez vous retrouver avec des joints irréguliers ou une surface qui n'évacue pas correctement l'eau.
Pour une dalle standard de 24×24 pouces, le point de départ est simple : un plot à chaque coin, avec une grille de plots alignée sur les joints des dalles. Cependant, l'espacement exact dépend encore de la construction de la dalle, de son épaisseur, du système de plots, de la hauteur de finition et des exigences de charge.
Voici comment nous abordons cela du point de vue d'un fabricant de plots.
Commencez par la taille de la dalle
La plupart des dalles de terrasse en porcelaine ou en céramique de 24×24 pouces sont en réalité fabriquées dans un format d'environ 600×600 mm. Certains produits sont légèrement plus petits, donc utilisez toujours les dimensions réelles indiquées par le fabricant lors de la planification de la grille.
Pour une dalle de 600×600 mm, la disposition de base des plots est la suivante :
- Un plot sous chaque coin de dalle
- Les dalles adjacentes partagent le même plot d'angle
- Les centres des plots suivent généralement les joints des dalles
- La grille résultante a un espacement d'environ 600 mm, selon la dalle réelle et la largeur du joint
Cela donne à chaque dalle un appui en quatre points.
Certains systèmes de plots définissent une grille de travail plus proche de 500–600 mm, donc ne supposez pas que chaque produit de plot peut utiliser les mêmes espacements. Vérifiez les tableaux d'espacement et de charge du fabricant de plots pour le système spécifique.
Exemple simple

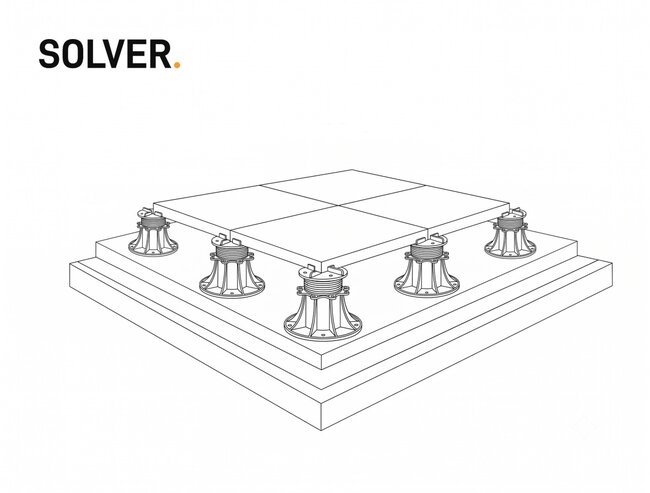

Si vous installez quatre dalles de 24×24 pouces en carré :
Le plot central soutient les coins des quatre dalles. Les plots extérieurs soutiennent les coins le long du périmètre.
Cette disposition d'appui partagé est l'un des principaux avantages du système de plots. Vous n'avez pas besoin de quatre supports complètement séparés pour chaque dalle.
Pourquoi l'espacement des plots est important
Le plot soutient un point précis de la dalle. La dalle elle-même transfère la charge sur les distances entre ces points d'appui.
Si la distance est supérieure à la portée approuvée par le fabricant de la dalle, la dalle peut subir une flexion excessive.
Cela peut entraîner :
- Un balancement ou un mouvement sous les pieds
- Des fissures ou des dommages aux dalles
- Des angles de dalles inégaux
- Une contrainte excessive sur les bords des dalles
- Des meubles instables
- Un mauvais alignement des joints
Le problème devient plus important dans le cas de la porcelaine grand format, car une dalle de 20 mm d'épaisseur peut sembler très résistante, mais elle a tout de même des exigences spécifiques en matière de support. Par exemple, certaines dalles en porcelaine de 600×600 mm ont une épaisseur d'environ 20 mm.
Tant le fabricant de la dalle que le fabricant des plots doivent participer à la détermination de l'espacement.
Un plot peut avoir un coefficient de résistance à la compression élevé, mais cela ne signifie pas automatiquement que l'on peut augmenter la distance entre les supports. La dalle elle-même a également une portée maximale admissible et des conditions de charge.
Principe de base de la disposition des plots 24×24

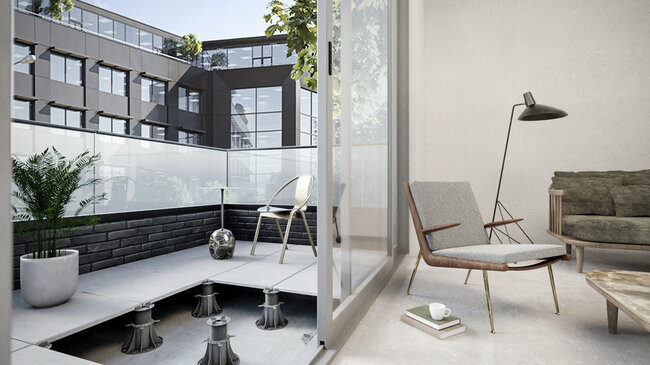

Pour une installation typique de dalle de terrasse en porcelaine 24×24 pouces, utilisez ceci comme point de départ pour la disposition :

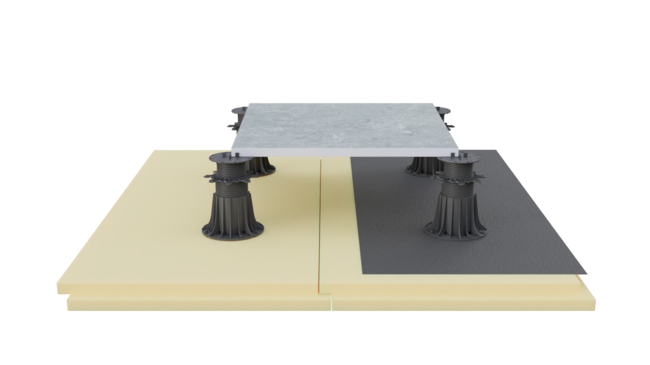

Un plot réglable à chaque coin de la dalle.
Pour des dalles de 600×600 mm, cela crée une grille régulière avec un espacement d'environ 600 mm entre les centres des plots.
Certains systèmes utilisent une grille légèrement plus dense, par exemple 500–600 mm, en fonction de la tête du plot, des spécifications des dalles et de l'application.
Par exemple, si le projet prévoit des charges plus importantes, une disposition plus dense des supports peut être nécessaire. La pierre naturelle, les dalles en béton plus épaisses, les applications commerciales, les installations sur toiture et les zones soumises à des charges inhabituelles doivent être vérifiées sur la base des données d'ingénierie du fabricant, et non en se basant sur le principe d'espacement standard.
Utilisez la tête du plot pour définir l'espacement
La tête du plot fait plus que simplement soutenir la dalle.

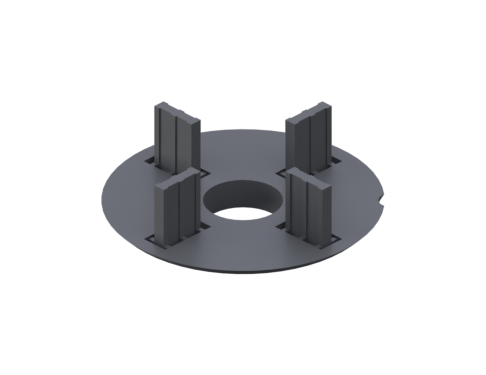

De nombreux systèmes de plots réglables utilisent des ergots d'espacement ou des entretoises intégrées pour établir un espacement uniforme entre les dalles. Les largeurs d'espacement typiques sont de 2 mm, 3 mm, 4 mm et 5 mm, selon le système.
C'est beaucoup plus facile que d'essayer de mesurer manuellement chaque espacement.
Pour une installation typique :
- Choisissez la tête de plot appropriée et la largeur d'espacement.

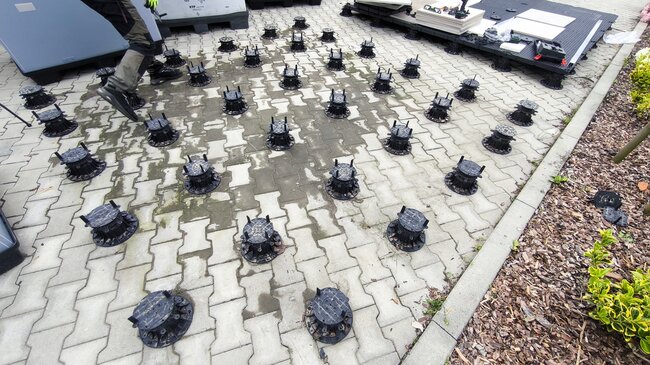

- Disposez les plots sur la grille prévue.
- Réglez chaque plot à la hauteur requise.

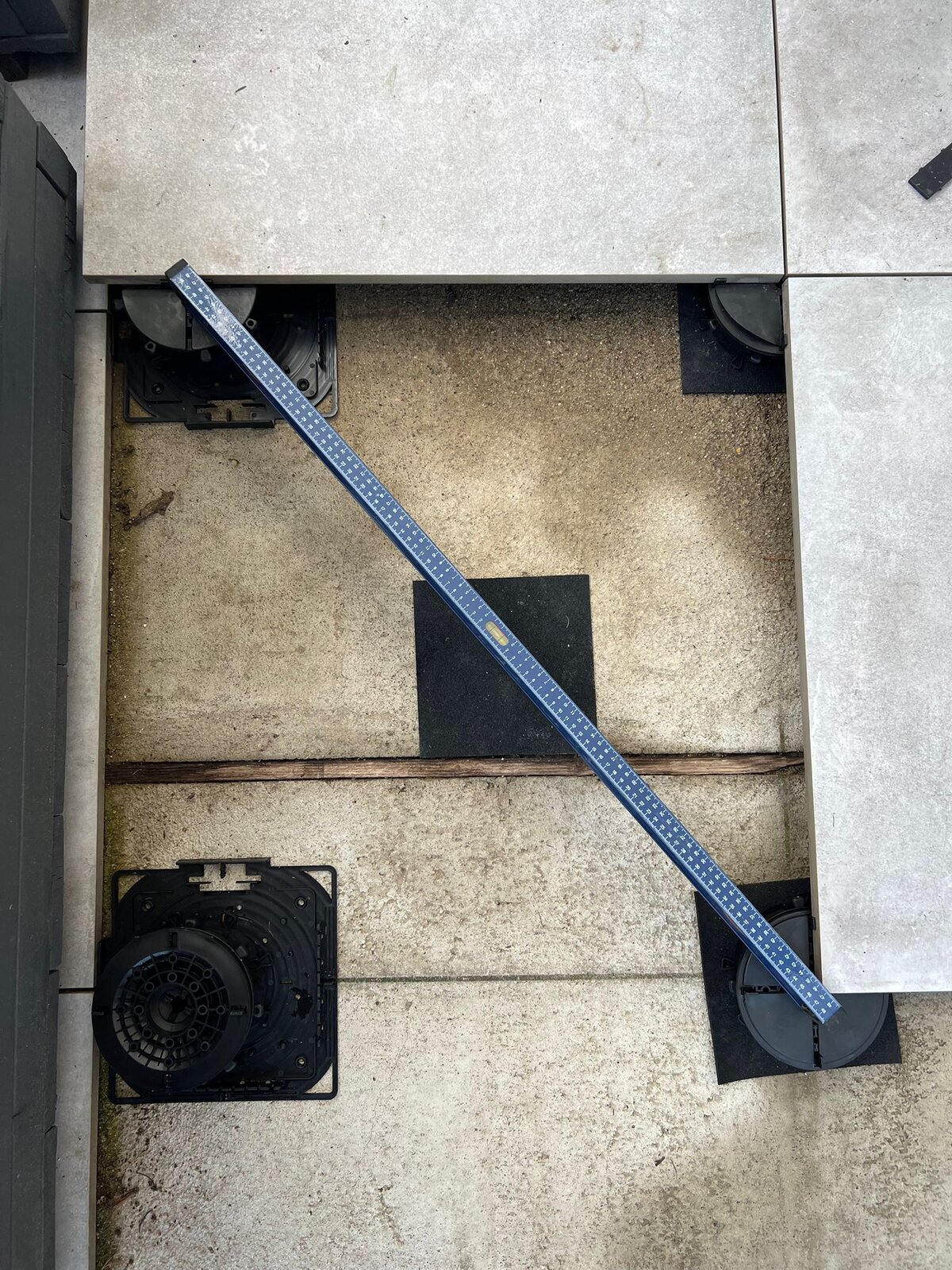

- Vérifiez l'ensemble de la grille à l'aide d'un laser ou d'un long niveau.
- Placez les dalles contre les ergots d'espacement.
- Vérifiez que chaque dalle repose entièrement sur ses supports.
Les ergots d'espacement aident également à maintenir le plot centré sous l'intersection des dalles.

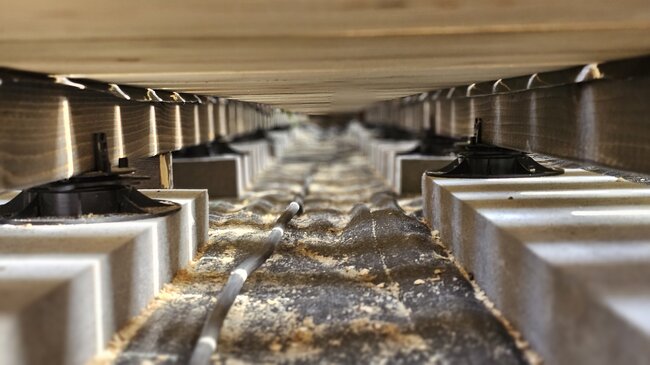

La hauteur réglable facilite la gestion des supports irréguliers
Les dalles extérieures sont rarement parfaites.
Vous pouvez avoir une terrasse en béton existante avec des creux, une membrane de toiture avec une pente de drainage ou une dalle qui change de hauteur sur toute la surface de montage.
Et c'est précisément là que les plots réglables sont utiles.
Au lieu d'essayer d'égaliser parfaitement le support, vous réglez la hauteur du plot pour obtenir le plan cible.
Selon la conception du plot, le réglage peut se faire par :
- Réglage fileté en hauteur
- Bagues de blocage
- Éléments de rehausse
- Têtes autonivelantes
- Bases de correction d'inclinaison ou cales
Certains systèmes sont conçus pour compenser les pentes du support tout en maintenant une surface de dalles horizontale. D'autres sont destinés à suivre la pente de drainage conçue. La plage de réglage disponible et la possibilité de correction d'inclinaison sont spécifiques à chaque produit, donc utilisez les instructions de montage du fabricant, au lieu de supposer que chaque plot fonctionne de la même manière.
N'ignorez pas la capacité de charge
C'est l'une des erreurs les plus courantes dans les installations sur plots.
La capacité de charge du plot n'est pas le seul chiffre qui compte. L'espacement, la hauteur du plot, l'épaisseur de la dalle, la résistance de la dalle et la charge prévue agissent ensemble.
Par exemple, un plot avec une capacité de compression donnée ne signifie pas que la dalle peut franchir en toute sécurité n'importe quelle distance entre les supports.
À mesure que la hauteur du plot augmente, les exigences peuvent également changer. Certains systèmes de plots testés publient différentes charges admissibles selon la hauteur et le modèle.
Avant l'installation, vérifiez :
- Le modèle et la série du plot
- La hauteur de réglage minimale et maximale
- La charge admissible à la hauteur de montage réelle
- L'espacement recommandé des plots
- L'épaisseur de la dalle et les exigences du fabricant concernant le support
- Les accessoires de sécurité ou de support requis
- Les exigences de rigidification latérale pour les installations plus hautes
Dans les applications commerciales, sur les toits ou dans les zones à fort trafic, utilisez la documentation technique du fabricant et les exigences du projet, au lieu de vous fier à une règle générale.
Étapes de montage des dalles 24×24
Une fois l'espacement déterminé, le montage lui-même est assez simple.
1. Vérifiez le support
Assurez-vous que la dalle, le toit, la couche d'étanchéité ou toute autre surface porteuse convient au système de plots.
Éliminez les saletés meubles et déterminez le sens d'écoulement existant de l'eau.
Si vous travaillez sur une membrane d'étanchéité, appliquez la méthode de protection définie par les fabricants de membranes et de plots. Des cales en caoutchouc de protection ou des couches de protection compatibles peuvent être nécessaires.
2. Déterminez la ligne de référence
Commencez par un bord fixe ou un point de référence.
Tracez des lignes à la craie ou utilisez un laser pour établir la grille des dalles. L'objectif est de garantir que les centres des plots coïncident avec les joints des dalles.
Ne commencez pas au hasard au milieu de la zone et n'essayez pas d'ajuster le périmètre seulement après.
3. Installez les plots
Placez les plots réglables aux intersections de la grille.
Pour les dalles 24×24, la disposition standard est un plot à chaque coin.
Sur le périmètre, il peut être nécessaire de modifier ou de retirer les ergots d'espacement afin que la dalle puisse se terminer correctement contre le mur ou le bord de délimitation. Certains systèmes proposent des clips périmétriques spéciaux à cet effet.
4. Réglez la hauteur
Ajustez les plots jusqu'à ce que leurs surfaces supérieures forment le plan de finition requis.
Un niveau laser accélère considérablement le processus pour les projets plus importants.
Ne vous fiez pas à une seule dalle pour déterminer la hauteur de toute l'installation. Commencez par définir la grille de plots, puis ajustez-les au fur et à mesure de votre progression sur toute la surface.

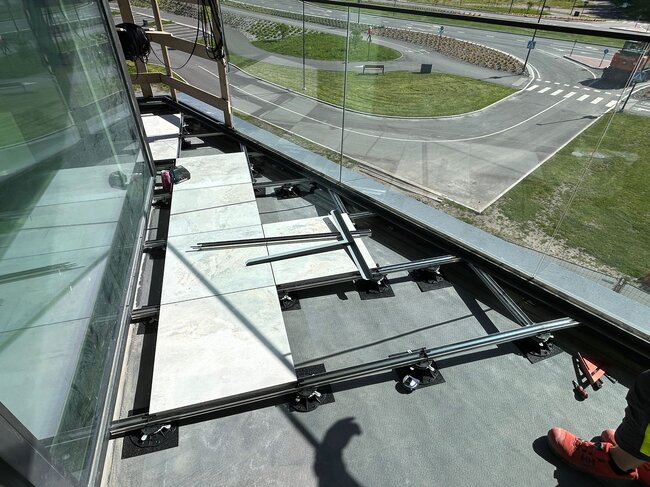

5. Installez les dalles

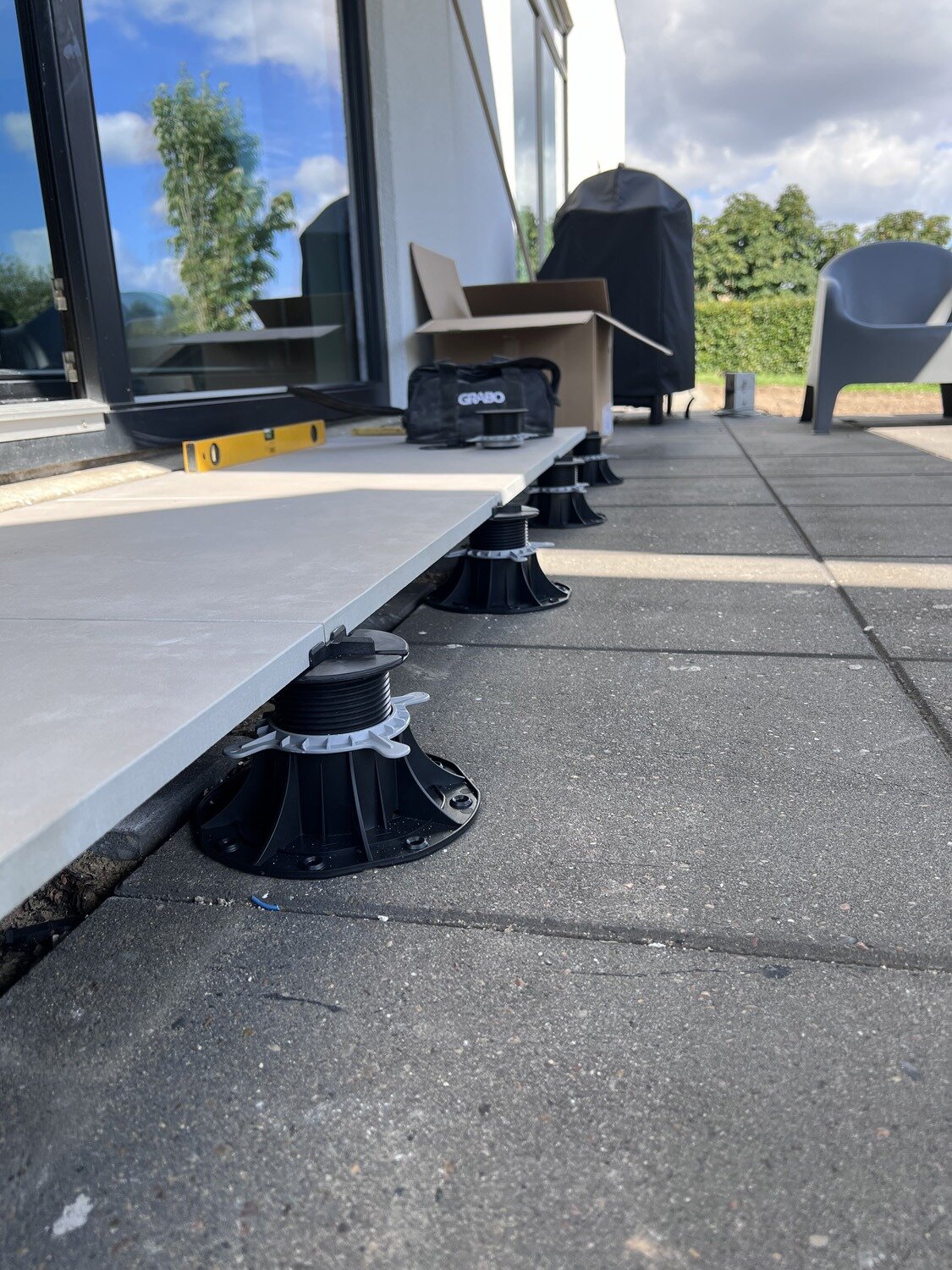

Abaissez délicatement chaque dalle 24×24 sur les têtes des plots.
Assurez-vous que les quatre coins sont correctement soutenus.
Ne forcez pas la dalle à s'emboîter si un coin est surélevé. Soulevez la dalle, ajustez le plot et installez-la à nouveau.
6. Vérifiez qu'il n'y a pas de mouvement
Parcourez la surface finie et vérifiez que les dalles ne basculent pas.
Une dalle qui bouge signifie généralement que quelque chose en dessous nécessite une correction. Vérifiez la position du plot, la hauteur, l'emboîtement de la tête, la répartition des cales et le support de la dalle avant de continuer.
De combien de plots avez-vous besoin ?
Pour une disposition standard de 600×600 mm, vous pouvez estimer environ 2,8 à 3 plots par mètre carré, car les dalles adjacentes partagent les plots d'angle.
Mais utilisez ceci uniquement pour une planification préliminaire des matériaux.
La quantité réelle peut augmenter en raison de :
- Conditions périmétriques
- Zones irrégulières
- Découpes autour des évacuations ou des poteaux
- Différentes dispositions de dalles
- Espacement réduit exigé par le fabricant
- Plots supplémentaires requis par la spécification des dalles
- Systèmes de limitation des bords
Pour le listing final des matériaux, disposez la grille réelle, au lieu de multiplier la surface au sol par un nombre général.
Le tableau d'espacement du fabricant doit primer
Il n'existe pas d'espacement universel des plots qui fonctionne pour chaque dalle 24×24.
C'est important.
Deux systèmes de plots peuvent sembler presque identiques, mais avoir des conceptions de têtes, des capacités de charge, des plages de hauteur, des matériaux et des configurations testées différents. De même, deux dalles 24×24 peuvent avoir des épaisseurs et des propriétés structurelles différentes.
Une installation correcte commence donc par trois ensembles d'informations :
- Exigences de support du fabricant de dalles
- Tableaux d'espacement et de charge du fabricant de plots
- Conditions de charge et de support spécifiques au projet
Lorsque ces trois éléments sont alignés, vous disposez d'une base solide pour votre disposition.
Principaux enseignements
Pour la plupart des dalles de terrasse en porcelaine extérieure standard de 24×24 pouces, commencez par planifier l'emplacement des plots à chaque coin de dalle et alignez les supports avec les joints entre les dalles. Pour les dalles de 600×600 mm, cela crée généralement une grille avec un espacement d'environ 600 mm, certains systèmes nécessitant un espacement plus serré de 500 à 600 mm.
Ensuite, vérifiez la dalle réelle, la série de plots, la hauteur, la capacité de charge et les exigences de montage avant de valider la disposition.
C'est l'approche que nous recommandons en tant que fabricant de plots : concevez la grille en fonction de l'ensemble du système, et pas seulement de la taille de la dalle. Une installation de plots bien réalisée doit garantir des joints réguliers, un support stable, un drainage correct et une surface finie qui reste plane longtemps après la pose de la dernière dalle.
